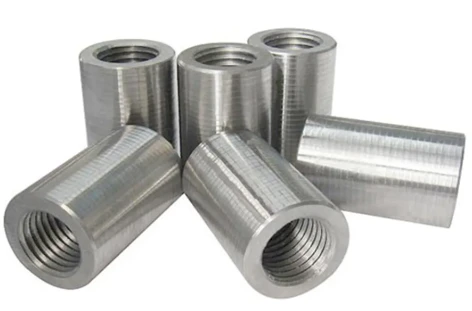

Ħarsa ġenerali tal-prodott

Aħna nimanifatturaw inserzjonijiet ta' twaħħil bil-kamin iddisinjati biex joħolqu ħjut interni b'saħħithom u li jistgħu jerġgħu jintużaw f'materjali fejn it-tapping dirett mhuwiex fattibbli jew jonqos milli jissodisfa r-rekwiżiti ta' ġarr-tagħbija.
Użati fuq komponenti tal-karozzi, kompartimenti elettroniċi, makkinarju industrijali, u assemblaġġi tal-plastik iffurmati, l-inserzjonijiet tagħna jipprevjenu t-tqaxxir tal-ħajt, jirreżistu forzi rotazzjonali/ġbid-out, u jestendu l-ħajja tas-servizz tat-tagħmir.
B'tidwir ta 'preċiżjoni CNC u kapaċitajiet ta' magni awtomatiċi, aħna nipprovdu inserzjonijiet ta 'katalgu standard kif ukoll komponenti OEM tad-dwana prodotti direttament għal tpinġijiet ta' inġinerija tal-klijenti, folji ta 'speċifikazzjoni u rekwiżiti ta' volum.

Speċifikazzjonijiet Tekniċi u Kapaċitajiet

Parametru	Speċifikazzjoni u Għażliet Standard
Standards tal-ħajt	Metriku (M2 sa M12), UNC, UNF, BSP, Żift Speċjali (Pitch Personalizzat/Bidu Multi-)
Tolleranza tal-ħajt	Standard ISO 2 / 6H (Intern), 6g (Estern); tolleranzi aktar stretti fuq talba
Tolleranza Dimensjonali	Sa +/- 0.01 mm (+/- 0.0004 pulzieri) fuq karatteristiċi kritiċi CNC mibrumin
Materjali	Ram: C36000 / CuZn39Pb3, Ċomb -Ram Ħieles Stainless Steel: AISI 304 / 316 / 303 Azzar tal-Karbonju: 1215 / 12L14 (Case Hardened) Aluminju: 6061-T6 / 2024-T3
Tipi ta' Installazzjoni	Issettjat tas-Sħana, Ultrasoniku, Agħfas-In, Iffurmat-Fi (Pre-sett), Self-Tapping
Konformità u Kwalità	ISO 9001:2015, Konformi RoHS, Konformi REACH, Rapporti tat-Test tal-Materjal (MTRs)
Kapaċità tal-Produzzjoni	Prototipi Rapidi (5-10 ijiem), Lottijiet ta'-Volum Baxx, Produzzjoni Awtomatizzata ta' Volum Għoli

Vantaġġi Tekniċi

It-ttektek dirett tal-ħjut f'termoplastiċi, thermosets, metalli rotob, jew injam spiss iwassal għal shear tal-ħajt, creep, jew xedd mekkaniku taħt ċikli ripetuti ta 'assemblaġġ. Inserzjonijiet bil-kamin isolvu dawn il-limitazzjonijiet strutturali billi jittrasferixxu tagħbijiet tat-tensjoni u rotazzjonali fuq interface metalliku usa '.

Il-manifatturi jintegraw inserzjonijiet bil-kamin biex isolvu sfidi speċifiċi tal-inġinerija:
Distribuzzjoni tat-Tagħbija:Ixerred l-istress tal-irbit fuq erja akbar tal-wiċċ ta 'barra, u jipprevjeni d-deformazzjoni tal-materjal f'sottostrati ta'-saħħa baxxa.

Is-servizz:Jippermetti l-installazzjoni u t-tneħħija tal-kamin ripetuti waqt il-manutenzjoni mingħajr ma tiddegrada l-integrità tal-ħajta interna.

Reżistenza għall-vibrazzjoni:Mudelli speċifiċi ta 'knurling (djamant, helical, dritta) jankraw l-inserzjoni kontra tillaxkar rotazzjonali taħt tagħbijiet dinamiċi.

Gwida tal-Għażla Ibbażata fuq Applikazzjoni-

Metodu ta 'Installazzjoni	Materjal tas-Sustrat Mira	Mekkaniżmu ta' Żamma Primarja	Karatteristiċi tal-Metodu ta' Installazzjoni
Sett tas-Sħana	Termoplastiċi (ABS, PC, PA/Nylon)	Fluss termali u ri{0}}solidifikazzjoni madwar knurls	Reżistenza għolja tal-ġbid-barra; stress minimu fuq il-ħitan tal-boxxla tal-plastik.
Ultrasoniku	Plastik Amorfu & Semi-kristallin	Tidwib ta' frizzjoni ta'-frekwenza għolja lokalizzat	Ħinijiet veloċi taċ-ċiklu; ideali għal produzzjoni awtomatizzata, ta'-volum għoli.
Agħfas-Fi	Plastik duttili, Folja tal-metall, Injam	Interferenza mekkanika / ingaġġ Barb	Installazzjoni kiesħa; ma teħtieġ l-ebda tagħmir speċjalizzat tas-sħana/ultrasoniku.
Iffurmat-Fi	Thermosets, Għoli-Partijiet iffurmati b'injezzjoni ta 'tensjoni	Deep undercut & tqil djamant knurling	L-ogħla qawwa tal-ġbid-out u t-torque-out; jiddaħħal qabel l-għeluq tal-moffa.
Self-Tapping	Metalli rotob, Ħadid fondut, Injam iebes, FRP	Ħjut ta 'qtugħ ta' preċiżjoni / Ħjut esterni	Jipprovdi funzjonalità ta 'tiswija u ankrar mekkaniku qawwi f'toqob mhux bil-kamin.

Tipi ta 'Inserzjonijiet ta' Twaħħil bil-Kamin

Issettja tas-Sħana Inserzjonijiet bil-kamin
L-inserzjonijiet tas-sett tas-sħana huma ddisinjati għall-installazzjoni f'partijiet termoplastiku wara l-iffurmar. Waqt l-installazzjoni, ponta msaħħna tittrasferixxi l-enerġija termali għall-inserzjoni, ittaffi l-plastik tal-madwar. Hekk kif l-inserit jiġi mbuttat fil-pożizzjoni, ir-reżina mdewba tgħaddi fl-iskanalaturi tal-knurl u l-undercuts, tissolidifika biex tissakkar l-inserit b'mod sikur.

Substrati Tipiċi: ABS, Polikarbonat (PC), Najlon (PA6/PA66), PBT.
Vantaġġ ewlieni: Stress residwu baxx madwar il-boxxla tal-plastik inaqqas ir-riskju ta 'qsim ta' stress maż-żmien.

Inserzjonijiet bil-kamin ultrasoniku
L-inserzjonijiet ultrasoniċi jutilizzaw vibrazzjonijiet akustiċi ta'-frekwenza għolja applikati permezz ta' ħorn (sonotrodu). Is-sħana tal-frizzjoni ġġenerata fl-interface idub istantanjament saff irqiq tal-plastik, li jippermetti installazzjoni rapida bi preċiżjoni konsistenti tat-tqegħid.

Sottostrati Tipiċi: Djar tal-elettronika għall-konsumatur, trim ta 'ġewwa tal-karozzi, pannelli tal-istrumenti.
Vantaġġ Ewlenin: Ċikli ta' inserzjoni ta'-veloċità għolja adattati għal ċelloli ta' assemblaġġ awtomatizzati b'ħafna-headed.

Agħfas-F'Inserzjonijiet bil-Kamin
Agħfas-f'inserzjonijiet jinkludu barbs direzzjonali, knurls helical, jew slots li jespandu li jaqbdu l-ħajt ta' ġewwa ta' toqba pre-formata jew pre-imtaqqba mingħajr ma teħtieġ sħana jew enerġija termali.

Substrati Tipiċi: Ligi tal-aluminju artab, pannelli komposti, plastiks termosett riġidi, injam.
Vantaġġ Ewlenin: Għodda mekkanika sempliċi tnaqqas l-ispejjeż totali tat-tagħmir tal-assemblaġġ.

Iffurmat-F'Inserzjonijiet bil-Kamin
Inserzjonijiet iffurmati-imqiegħdu direttament fuq il-brilli tal-qalba ġewwa l-moffa tal-injezzjoni qabel l-injezzjoni tar-reżina. Ir-reżina tgħaddi madwar il-karatteristiċi ta 'barra, li tiġbor l-inserit.

Sottostrati Tipiċi: Alloġġi tal-plastik strutturali, switchgear tal-elettriku heavy-duty, għata tal-magni tal-karozzi.
Vantaġġ Ewlenin: Jagħti r-reżistenza massima ta' pull-out u torque-out fost il-metodi kollha ta' inserzjoni.

Speċifikazzjonijiet tat-Trattament tal-Materjal u tal-wiċċ

L-għażla tal-materjal tiddetermina s-saħħa mekkanika, ir-reżistenza għall-korrużjoni, il-konduttività elettrika, u l-kost-effettività.
Metalli Bażi

Ram (C36000 / CuZn39Pb3): L-għażla standard għall-applikazzjonijiet tal-plastik. Jipprovdi konduttività termali għolja (ideali għall-issettjar tas-sħana), makkinabilità eċċellenti, u reżistenza inerenti għall-korrużjoni.
Stainless Steel (SUS304 / SUS316 / SUS303): Magħżula għal applikazzjonijiet ta 'saħħa ta' tensjoni għolja -, ambjenti tal-baħar, espożizzjoni kimika, jew tagħmir ta 'grad ta' ikel/mediku li jeħtieġ permeabilità manjetika baxxa.
Azzar tal-Karbonju (1215 / 12L14): Jipprovdi saħħa ta' rendiment kost-effettiva, għolja- għal tagħmir industrijali. Tipikament każ-imwebbes biex jiflaħ tagħbijiet ta' torque għolja.
Aluminju (6061-T6): Alternattiva ħafifa (madwar . 1/3 piż tar-ram) għall-ajruspazju, komponenti tad-drone, u assemblaġġi elettroniċi sensittivi għall-piż.

Finituri tal-wiċċ u Kisi Protettiv

Kisi tan-nikil:Ittejjeb ir-reżistenza għall-ilbies tal-wiċċ, tipprevjeni l-ossidazzjoni, u tipprovdi finitura metallika uniformi.

Kisi taż-żingu (Ċar / Isfar / Iswed):Protezzjoni standard kontra l-korrużjoni għall-komponenti tal-azzar tal-karbonju skont l-ispeċifikazzjonijiet ASTM.

Passivazzjoni:Tneħħi l-ħadid ħieles mill-uċuħ tal-istainless steel biex timmassimizza r-reżistenza għall-korrużjoni skont ASTM A967 / AMS 2700.

Kisi tad-dwana:Anodizzar (għall-aluminju), kisi tal-landa (għall-issaldjar), u lubrikanti tal-film niexef apposta-.

Custom OEM Daħħal Servizz ta 'Manifattura

Aħna nipproduċu inserts bil-kamin mhux-standard skont l-ispeċifikazzjonijiet tal-inġinerija tal-klijenti, tolleranzi tad-dwana, u ġeometriji tal-partijiet proprjetarji.
| Customer Inquiry | --> | Engineering Review| --> | CNC Machining & | -->| Spezzjoni u MTRs|(Tpinġijiet 2D/3D)|| & Feedback DFM|| Lott Ikkontrollat ||(Dimensjonijiet/Tagħbijiet)|

Kapaċitajiet ta' Personalizzazzjoni OEM:

Profili Esterni tad-dwana: Knurls tad-djamanti, knurls dritti, knurls helical, korpi hex, undercuts fil-fond, varjazzjonijiet tal-flanġ.
Modifiki tal-Ħjut: -Ħjut tal-idejn tax-xellug, qiegħ tat-toqba għomja, ħjut li jillokkjaw waħedhom-, rekwiżiti ta' żift apposta.
Appoġġ tad-Disinn: It-tim tal-inġinerija tagħna jipprovdi analiżi tad-Disinn għall-Manifatturabilità (DFM) biex jottimizza l-veloċità tal-produzzjoni u l-ispiża tal-unità mingħajr ma tiġi sagrifikata ż-żamma mekkanika.
Nota tal-Inġinerija: Ibgħat it-tpinġijiet tekniċi tiegħek STEP, IGES, jew PDF biex tirċievi evalwazzjoni DFM u tikkwota fi żmien 12-il siegħa tan-negozju.

Proċess tal-Manifattura u Kontroll tal-Kwalità

Biex tinżamm il-konsistenza minn lott-ma-lott tul ġirjiet ta' produzzjoni ta'-volum għoli, il-protokolli tagħna ta' kontroll tal-kwalità jirregolaw kull fażi tal-manifattura:

Verifika tal-Materja Prima:L-istokk tal-wajer li deħlin u l-materjal tal-bar jgħaddu minn analiżi spetrografika biex tiġi vverifikata l-kompożizzjoni kimika tal-liga. Ir-Rapporti tat-Test tal-Materjal (MTRs) huma arkivjati għat-traċċabilità tal-lott.
Makkinar ta' Preċiżjoni:Tornijiet awtomatiċi ta' multi-assi CNC jiżguraw kontroll strett tat-tolleranza fuq dijametri interni tal-pitch, crests tal-knurl esterni, u ċanfrin.
Fil-{0}}Tajjar tal-Ħjut tal-Linja:Il-ħjut interni huma mmonitorjati kontinwament bl-użu ta' gauges tal-plagg tal-ħajt GO/NO-GO skont l-istandards ISO/ANSI.
Ittestjar ta' Żamma Mekkanika:Il-kampjuni jgħaddu minn testijiet mekkaniċi li jistgħu jinqerdu u li ma jinqerdux:
Test tal-Qawwa tal--Out:Jkejjel il-forza axjali meħtieġa biex tiġbed l-inserit mis-sottostrat.
Torque-Out Test:Jkejjel il-forza rotazzjonali meħtieġa biex iddawwar l-inserit fi ħdan is-sottostrat.
Spezzjoni Finali u Ippakkjar:Magni tal-issortjar ottiċi jispezzjonaw 100% tad-dimensjonijiet kritiċi għal ordnijiet ta'-volum għoli qabel l-esportazzjoni-imballaġġ bl-ingrossa ta' grad.

Applikazzjonijiet Primarji u Industriji Servizzi

Industrija tal-Karozzi:Pannelli tad-djar tal-batterija, strutturi ta 'sing ta' ġewwa, parentesi tal-plastik, egħluq ta 'unità ta' kontroll elettroniku (ECU).

Elettronika u Elettriku:Xtillieri tas-server, punti ta 'immuntar tal-PCB, blokki terminali, tagħmir li jinżamm fl-idejn tal-konsumatur, housings tar-router.

Tagħmir industrijali:Għatti tal-valvi, housings tal-pompi, pannelli tal-manifold pnewmatiċi, kaxxi tal-kontroll.

Tagħmir Mediku u tal-Laboratorju:Kompartimenti ta 'apparat dijanjostiku, housings ta' komponenti sterilizzati, għodod analitiċi ħfief.

FAQ

Q: X'informazzjoni hija meħtieġa biex tirċievi kwotazzjoni formali għal inserzjonijiet tad-dwana?

A: Jekk jogħġbok ipprovdi tpinġija 2D (PDF b'tolleranzi) jew fajl CAD 3D (STEP/IGES), speċifikazzjoni tal-materjal, finitura tal-wiċċ, daqs tal-ħajt meħtieġ, volum annwali stmat, u materjal ta 'sottostrat fil-mira.

Q: Liema tolleranzi tal-ħajt iżżomm bħala standard?

A: Il-ħjut interni metriċi standard huma mmaxinjati għal tolleranza ISO 2 (6H). Tolleranzi taż-żift tad-dwana jistgħu jinżammu għal limiti aktar stretti fuq talba.

Q: Kif nista' niddetermina jekk tużax is-sett tas-sħana jew installazzjoni ultrasonika?

A: L-installazzjoni tas-sett tas-sħana hija ġeneralment preferuta għal prototipi u volumi ta' produzzjoni baxxi-għa-medju minħabba spejjeż aktar baxxi tal-għodda. L-inserzjoni ultrasonika hija ppreferuta għal linji awtomatizzati ta'-volum għoli fejn huma meħtieġa ħinijiet taċ-ċiklu taħt 1 sekonda għal kull inserzjoni.

Q: Tipprovdi ċertifikati materjali u rapporti ta 'spezzjoni?

A: Iva. Ċertifikati tat-Test tal-Materjal (EN 10204 3.1) u Rapporti ta' Spezzjoni Dimensjonali huma pprovduti ma' kull lott ta' produzzjoni fuq talba.

Q: X'inhuma l-ħinijiet ta 'tmexxija tiegħek għall-prototipi u l-produzzjoni tal-massa?

A: Prototipi & Kampjuni Custom: 5 sa 10 ijiem tax-xogħol.
Produzzjoni Standard Bulk: 2 sa 3 ġimgħat skond il-volum u r-rekwiżiti tat-trattament tal-wiċċ.
