Cast-Fl-Ankri tal-Fissar huma komponenti tal-ankraġġ tal-azzar ta' preċiżjoni-inġinerija inkorporati direttament fil-formwork tal-konkrit qabel it-tferrigħ strutturali. Billi jpoġġu dawn is-sokits bil-kamin u l-assemblaġġi tal-kanali heavy-duty-qabel it-tqegħid, il-manifatturi tal-konkrit precast u l-kuntratturi ġenerali jistabbilixxu punti ta' konnessjoni permanenti, mmuntati fl--mingħajr tħaffir ta' wara-installazzjoni. Ir-riġlejn ta 'l-ankri inkorporati u l-kustilji tad-distribuzzjoni tal-konkrit iwweldjati jittrasferixxu tagħbijiet ta' tensjoni u ta 'shear fil-fond fil-matriċi strutturali tal-madwar, jevitaw spalling lokalizzat u jeliminaw ir-riskju li jinqatgħu vireg ta' rinfurzar interni.

Karatteristiċi Ewlenin tal-Prodott

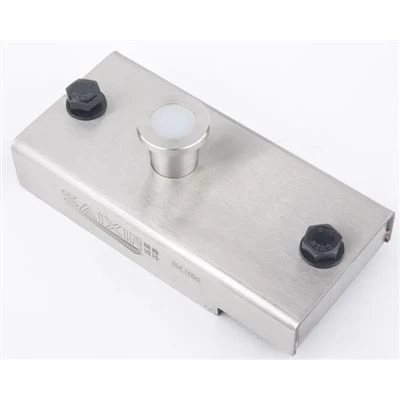

-Issettja l-Pożizzjonament tal-Formwork:Imwaħħla mal-forom tal-azzar jew tal-injam permezz ta 'formaturi manjetiċi, pjanċi tal-imsiemer, jew pinnijiet tal-azzar biex jipprevjenu l-ispostament waqt il-vibrazzjoni u l-konsolidazzjoni tal-konkrit.

Distribuzzjoni tal-Forza tal-Matriċi Fond:Prongs tal-ankri wweldjati u profili irrigat jittrasferixxu tagħbijiet b'mod uniformi fis-sezzjoni tal-konkrit tal-qalba aktar milli jiddependu fuq frizzjoni tal-wiċċ.

Ħjut Interni li jistgħu jerġgħu jintużaw:Ħjut metriċi interni maħdumin bi preċiżjoni-protetti waqt it-tferrigħ b'tappijiet tal-plastik li jintremew jew mili tal-fowm, li jiżguraw ingaġġ nadif tal-ħajta mal-istrippjar tal-formwork.

Integrazzjoni tal-Wiċċ Aħsel:L-uċuħ ta 'fuq ta' l-ankra jintlaqgħu mal-barra tal-konkrit, u jneħħu l-perikli li jisporġu 'l barra u jippermettu assemblaġġ modulari ssimplifikat.

Ġeometrija kontra -Rotazzjoni:Korpi tal-kmiem eżagonali, kwadri, jew flanġ jipprevjenu r-rotazzjoni tal-komponenti ġewwa konkrit vulkanizzat meta jissikkaw il-boltijiet tal-konnessjoni ta' tensjoni-għoli.

Speċifikazzjonijiet ewlenin

Parametru Tekniku	Medda ta 'Produzzjoni Standard	Għażliet tal-Inġinerija tad-Dwana
Daqs tal-ħajt	M8, M10, M12, M16, M20, M24	Ħjut imperjali UNC / UNF, pitches fini, jew tulijiet personalizzati
Tul tal-Ankra	60 mm sa 250 mm	Proġett-fond ta' inkorporazzjoni speċifika għal kull kalkolu strutturali
Forma tal-Korp	Kmiem tond irrigat, sokit eżagonali, jew ankra ta' tarf ċatt-	Pjanċi tal-bażi ttimbrati, xaftijiet tubulari pinned cross-
Kapaċità tat-Tagħbija Permissibbli	Tensili: 5.8 kN - 42.0 kN / Shear: 4.2 kN - 35.5 kN	Konfigurazzjonijiet ta' tagħbija-dinamika ta' xogħol tqil
Tolleranza Dimensjonali	+/-0.5 mm (CNC imdawwar u maqtugħ bil-lejżer)	Saffi ta' tolleranza stretti għal frejms aerospazjali jew modulari

Gradi u Standards

Klassifikazzjonijiet tal-Materjal:Azzar tal-karbonju (Q235B, Q355B, S235JR, S355JR, ASTM A36, ASTM A572 Grad 50), u Stainless Steel (Grad 304 / 1.4301, Grad 316 / 1.4401).

Standards ta' Eżekuzzjoni u Iwweldjar:Fabbrikat skont EN 1090-2 (Eżekuzzjoni ta 'Strutturi tal-Azzar) u AWS D1.1 (Kodiċi tal-Iwweldjar Strutturali). Iwweldjar imwettaq taħt rekwiżiti ta 'kwalità ISO 3834-2.

Protezzjoni tal-wiċċ:Hot-Igalvanizzat Dip (HDG) għal ISO 1461 / ASTM A123 bi ħxuna minima tal-kisi ta '85 um għall-espożizzjoni esterna; finitura sempliċi għal elementi precast niexfa ta 'ġewwa.

Traċċabilità:MT 10204 3.1 Ċertifikati tat-Test tal-Mitħna (MTR) fornuti għal kull lott tas-sħana tal-materja prima.

Tagħbija u Konsiderazzjonijiet tad-Disinn

Modi ta' Falliment għall-Evalwazzjoni:L-inġiniera għandhom jikkalkulaw it-tfaqqigħ tal-koni tal-konkrit, il-falliment tat-tensjoni tal-azzar, ir-reżistenza tal-ġbid-out, u l-limitazzjonijiet tad-distanza tat-tarf ibbażati fuq mudelli tad-disinn ACI 318 jew EN 1992-4 (Eurocode 2).

Distanzi tat-Tfal u Spazjar:Id-distanzi minimi tat-tarf għandhom jiġu osservati biex jiġi evitat qsim prematur tal-konkrit. Koni ta 'tensjoni li jikkoinċidu minn ankri ħdejn xulxin jeħtieġu fatturi ta' tnaqqis tat-tagħbija jew aġġustamenti tat-tqassim tat-tisħiħ strutturali.

Tagħbija Dinamika vs Statika:L-ankri standard jappoġġjaw tagħbijiet statiċi (appoġġi tal-pajpijiet, trejs tal-kejbils, soqfa sospiżi). Għal applikazzjonijiet dinamiċi, ċikliċi, jew sismiċi (binarji tal-krejnijiet, muntaturi ta' makkinarju industrijali), assemblaġġi tas-sokits b'għeja-ratati b'inkorporazzjoni miżjuda għandhom jiġu speċifikati.

Limiti ta' Qawwa tal-Konkrit:Qawwa karatteristika minima tal-kompressjoni tal-kubu/ċilindru ta' 25 MPa (C25/30) meħtieġa fiż-żmien tat-tagħbija inizjali tal-qafla.

Applikazzjonijiet

Pannelli tal-ħajt tal-konkrit precast:L-iżgurar ta 'pannelli sandwich strutturali, parentesi tal-kisi arkitettoniku, u appoġġi ta' diviżorju ta 'ġewwa.

Xtillieri tal-Pajpijiet u MEP Industrijali:Immuntar ta 'pajpijiet mekkaniċi tqal, trejs tal-kejbils elettriċi, u ductwork tal-ventilazzjoni ġewwa mini u substations ta' utilità precast.

Infrastruttura Modulari:Qfil tal-guardrails, barrieri tal-istorbju, komponenti sekondarji tal-pont tal-awtostrada, u segmenti tal-kisi tal-mini precast.

Azzar Strutturali-għal-Ġonot tal-Konkrit:Konnessjoni ta 'qafas ta' l-azzar sekondarju u kolonni ta 'appoġġ mezzanin direttament għal ċangaturi ta' l-art tal-konkrit fondut jew travi tal-pedament.

Kwalità u Spezzjoni

Kontroll tal-Materja Prima Dħul:Analiżi tal-kompożizzjoni kimika tal-ispettrometru u ttestjar tat-tensjoni mwettqa qabel il-magni CNC.

Fil--Verifiki Dimensjonali tal-Proċess:L-ewwel-Spezzjoni tal-Artiklu (FAI) bl-użu ta' Magni tal-Kejl tal-Koordinati (CMM) biex tivverifika l-pitches kritiċi tal-ħajt u t-tul tal-ġisem.

Verifika tal-ħajta:100% Mur/Le-Mur it-test tal-kejl tal-ħajt fuq kull sokit intern maħdum biex jipprevjeni t-tiġr tal-assemblaġġ tas-sit jew il-cross-threading.

Ittestjar mhux-distruttiv (NDT):Ittestjar tal-Partiċelli Manjetiċi (MT) u Ittestjar ultrasoniku (UT) imwettaq fuq assemblaġġi ta 'ankri iwweldjati strutturali għal kull pjanijiet ta' kwalità tal-iwweldjar.

Kontrolli tal-Ħxuna tal-kisi:Verifika tal-gauge tal-induzzjoni manjetika li tikkonferma d-distribuzzjoni tas-saff taż-żingu HDG tilħaq il-limiti ISO 1461.

Għażliet ta 'Personalizzazzjoni

Ġeometriji mhux-Standard:Tulijiet tal-ankri apposta, angoli tal-liwja personalizzati, u konfigurazzjonijiet ta' ħjut mhux-standard (eż., M27, M30, jew daqsijiet imperjali personalizzati) imfassla għal ġeometriji arkitettoniċi uniċi.

Materjali Speċjalizzati:Azzar liga għal ambjenti ta'-temperatura estrema baxxa jew azzar inossidabbli duplex ta' grad-marin għal ilma mormi ta'-klorur għoli u installazzjonijiet kostali.

Pjanċi tat-Twaħħil Integrati:Kombinazzjoni ta' sokits bil-kamin iwweldjati fuq pjanċi tal-immuntar tal-azzar strutturali stampati għal kondiviżjoni tat-tagħbija multi-direzzjonali.

Masking protettiv tal-ħajt:Tappijiet tas-silikon -temperatura għolja jew plaggs iffurmati-użanza mwaħħla biex iżommu l-ħjut interni kompletament issiġillati kontra d-dħul tad-demel likwidu tal-konkrit.

X'Xerrejja Għandhom Ipprovdu

Biex tħaffef ir-reviżjoni tal-preżentazzjoni teknika, id-disinn tal-inġinerija, u l-kwotazzjoni, jekk jogħġbok ipprovdi l-parametri tal-proġett li ġejjin:

Tpinġijiet tal-Inġinerija:Tpinġijiet strutturali tal-ħanut, fajls CAD (DWG/STEP), jew mudelli Tekla li juru dimensjonijiet tal-element u layouts tal-bar li jsaħħu.

Rekwiżiti tat-Tagħbija:Tagħbijiet tad-disinn finali jew tax-xogħol (Tensile N_Ed u Shear V_Ed f'kN), li jispeċifikaw jekk it-tagħbijiet humiex statiċi, sismiċi, jew suxxettibbli għall-għeja-.

Klassifikazzjoni Ambjentali:Kategorija ta' korrużività atmosferika ISO 12944 (C1 sa C5) jew kundizzjonijiet speċifiċi ta' espożizzjoni (eż., impjant kimiku, kostali tal-baħar).

Speċifikazzjonijiet tal-konkrit:Klassi ta 'saħħa kompressiva (C_cube / C_cylinder), skedi ta' żmien minimi ta 'tqaddid, u restrizzjonijiet tal-ħxuna tal-element.

Volum u Skeda ta' Kunsinna:Kwantità totali meħtieġa għal kull tip ta' daqs, tragwardi ta' kunsinna fil-mira, u speċifikazzjonijiet tal-ippakkjar tal-esportazzjoni (eż. tgeżwir VCI kontra l--korrużjoni, pallets tal-injam ċertifikati tal-esportazzjoni-).

FAQ

Q: Kif jitfgħu -f'ankri li jiffissaw jipprevjenu d-demel likwidu tal-konkrit milli jidħol fil-ħjut interni waqt it-tferrigħ?

A: Kull sokit huwa mgħammar bi plagg tal-plastik bil-kamin installat mill-fabbrika jew siġill tal-fowm ta '-densità għolja li jimblokka pejst tas-siment tal-konkrit imxarrab waqt il-vibrazzjoni. Il-plagg jitneħħa wara t-tqaxxir tal-formwork biex jesponi ħjut interni nodfa u mingħajr ħsara.

Q: Dawn l-ankri jistgħu jintużaw f'pannelli tal-ħitan precast irqaq b'fond ristrett tal-konkrit?

A: Iva. Għal elementi precast irqiq fejn l-inkorporazzjoni fil-fond standard hija impossibbli, aħna nħeġġu ankri tal-pjanċa tal-ġisem qosra-jew sokits tubulari cross-pinnjati li jqassmu tagħbijiet tensili orizzontalment tul is-sezzjoni tal-pannelli.

Q: Liema dokumentazzjoni hija inkluża għall-approvazzjonijiet tal-preżentazzjoni tal-inġinerija strutturali?

A: Aħna nipprovdu pakketti ta 'dokumentazzjoni kompluti inklużi Ċertifikati tat-Test tal-Mitħna EN 10204 3.1, rapporti ta' verifika tal-ħxuna tal-kisi, Speċifikazzjonijiet tal-Proċedura tal-Iwweldjar (WPS), u folji ta 'kontroll ta' spezzjoni dimensjonali.

Q: Kif huma mwaħħla l-ankri mal-formwork tal-azzar jew tal-injam qabel l-ikkastjar tal-konkrit?

A: L-ankri jistgħu jitwaħħlu bl-użu ta 'formers manjetiċi (għall-imwejjed tal-azzar), pjanċi tal-imsiemer (għall-formwork tal-injam), jew wajer dirett-irbit mal-gaġġa tal-azzar ta' rinfurzar intern biex jipprevjeni l-moviment waqt it-tferrigħ tal-konkrit u l-vibrazzjoni tal-poker.

Q: L-għażliet tal-istainless steel huma disponibbli għal proġetti ta 'infrastruttura korrużiva?

A: Iva. Aħna niffabbrikaw b'mod regolari fondut-f'ankri minn Awstenitiku Stainless Steel solidu Grad 304 u Grad 316 għal impjanti tat-trattament tal-ilma mormi, strutturi tal-baħar, u faċilitajiet kimiċi.

Q: X'inhu l-ħin standard għall-assemblaġġi tal-ankri apposta-inġinerija?

A: L-oġġetti standard tal-katalgu jintbagħtu fi żmien 7 sa 14-il jum. Tpinġijiet personalizzati li jeħtieġu magni CNC dedikati, akkwist ta 'materjal speċjalizzat, jew ittestjar ta' xhieda ta'-parti terza tipikament jeħtieġu 20 sa 30 jum skond il-volum tal-lott.
